Low-E玻璃

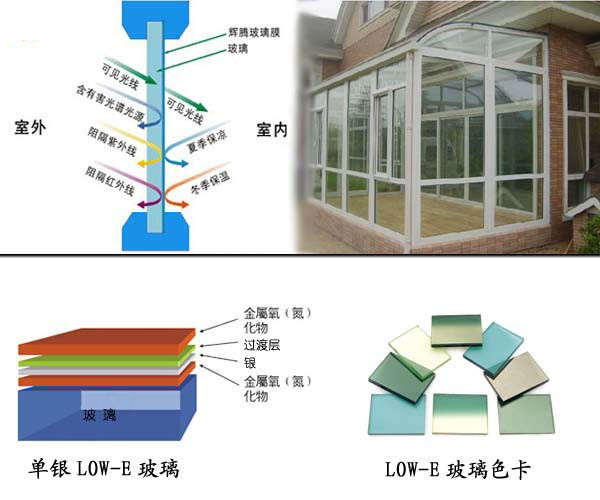

Low-E为英文~Low emissivity的简称，为低辐射镀膜玻璃^[1] ，是相对热反射玻璃而言的，是一种节能玻璃。

玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。

优异的热性能

外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.15以下。因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。

室内热量损失的降低所带来的另一个显著效益是环保。寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。

透过玻璃的热量是双向的，热量即能由室内传递到室外，反之亦然，并且是同时进行的，只是传递热量差的问题。在冬天的时候，室内的温度比室外高，要求保温。夏天室内温度比室外的低，要求玻璃能隔热，就是室外热量尽量少的传递到室内。Low-E玻璃能够实现冬天和夏天的要求，既能保温又能隔热，起到环保低碳的效果。

良好的光学性能

Low-E玻璃的可见光透过率从理论上的0%-95%（6mm白玻很难做到）不等，可见光透过率代表室内的采光性。室外反射率从10%-30%左右，室外反射率就是可见光反射率，代表反光强度或者耀眼程度，目前为止，中国要求幕墙的可见光反射率不大于30%。

Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。

low-e玻璃专用清洗毛刷

Low-E玻璃在生产中，因材质特殊性，在经过清洗机时，对清洗毛刷有较高的要求。刷丝必须是高档的尼龙刷丝如PA1010、PA612等，丝直径在0.1-0.15mm为佳。因刷丝柔软性好，弹性强，耐酸碱，耐温，能够轻易的清除玻璃表面上的尘埃，且不会对表面造成刮痕。

Low-E玻璃的应用与发展

在美国及欧洲，低辐射(Low-E)(译称娄义)镀膜玻璃由于其优越的性能，得到了极大的关注。特别是德国的Wschvo法规，使Low-E玻璃有迅猛的发展。

欧洲的制造商是在60年代末开始实验室研究"Low-E"的。1978年，美国的英特佩(interqane)成功地将"Low-E"玻璃应用到建筑物上。

"Low-E"的优越性是无可质疑的 。从1990年开始，"Low-E"的用量在美国以年5%的速度递增 。将来，"Low-E"是否成为窗玻璃的主导地位还不得知，但是业主和门窗公司都非常重视节能型的门窗。而且，今年的建筑物绝大多数是用它的节能效果来评定优劣的。

特点功能

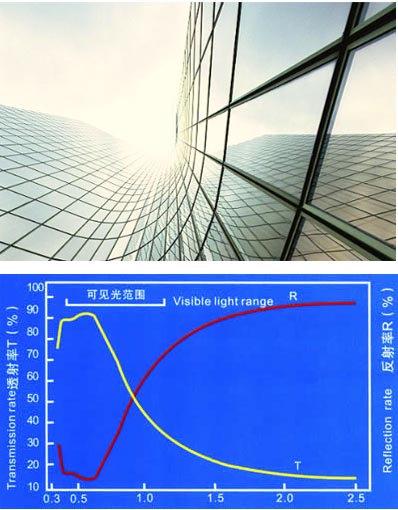

太阳辐射能量的97%集中在波长为0.3-2.5um范围内，这部分能量来自室外；100℃以下物体的辐射能量集中在2.5um以上的长波段，这部分能量主要来自室内。

若以室窗为界的话， 冬季或在高纬度地区我们希望室外的辐射能量进来，而室内的辐射能量不要外泄。若以辐射的波长为界的话，室内、室外辐射能的分界点就在2.5um这个波长处。因此，选择具有一定功能的室窗就成为关键。

3mm厚的普通透明玻璃对太阳辐射能具有87%的透过率，白天来自室外的辐射能量可大部分透过；但夜晚或阴雨天气，来自室内物体热辐射能量的89%被其吸收，使玻璃温度升高，然后再通过向室内、外辐射和对流交换散发其热量，故无法有效地阻挡室内热量泄向室外。

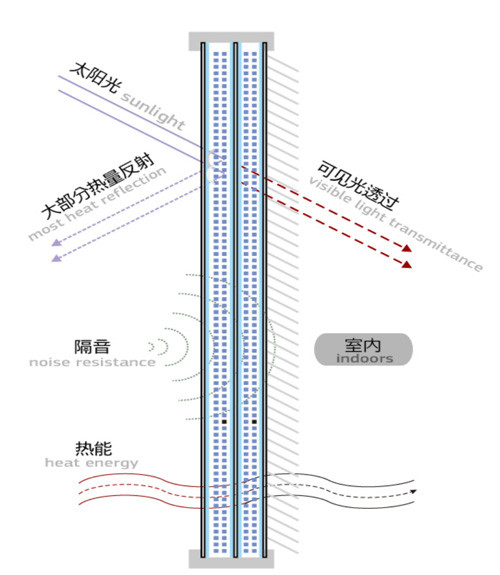

Low-E中空玻璃对0.3-2.5um的太阳能辐射具有60%以上的透过率，白天来自室外辐射能量可大部分透过，但夜晚和阴雨天气，来自室内物体的热辐射约有50%以上被其反射回室内，仅有少于15%的热辐射被其吸收后通过再辐射和对流交换散失，故可有效地阻止室内的热量泄向室外。Low-E玻璃的这一特性，使其具有控制热能单向流向室外的作用。

太阳光短波透过窗玻璃后，照射到室内的物品上。这些物品被加热后，将以长波的形式再次辐射。这些长波被"Low-E"窗玻璃阻挡，返回到室内。事实上通过窗玻璃再次辐射被减少到85%，极大地改善了窗玻璃绝热性能。

窗玻璃的绝热性能一般是用"u"值来表示的，而"u"值^[2] 和玻璃的辐射率^[3] 有直接的关系。

"u"值的定义为：ASHRAE标准条件下，由于玻璃热传导和室内外的温差，所形成的空气到空气的传热量。其英制单位为：英热量单位每小时每平方英尺每华氏温度，公制单位为：瓦每平方米每摄氏温度、"u"值越低，通过玻璃的传热量也越低，窗玻璃的绝热性能越好。辐射率是某物体的单位面积辐射的热量同单位面积黑体在相同温度，相同条件下辐射热量之比。辐射率定义是某物体吸收或反射热量的能力。理论上完全黑体对所有波长具有100%的吸收。即反射率为零。因此，黑体辐射率为1.0。

通常，浮法白玻璃的辐射率为0.84。而大多数在线热聚合"Low-E"镀膜玻璃的辐射率在0.35到0.5 之间。磁控真空溅射"Low-E"镀膜玻璃的辐射率在0.08到0.15之间。值得注意的是低的辐射率直接对应着低的"u"值。玻璃的辐射率越接近于零，其绝热性能就越好。

一个"节能采光系统"的优越性必须体现在尽可能高的太阳总能量的透过，而同时具有最低的"u"值。通过同时考虑能量的获得和热的损失，建立了能量平衡方程式，Ueg=UF-RFg。最好的能量平衡特性的采光系统是真空磁控溅射"Low-E"镀膜中空玻璃。尽管单层玻璃其太阳能的透射为最大，但它的"u"值及"Ueg"值却最差。因此，不能满足好的能量平衡的需求。

单纯高的太阳能透射，如果不能有效地保持这些能量，就不能认为它是节能材料。"Low-E" 镀膜中空玻璃是一种较好的节能采光材料。它具有较高的太阳能透射，非常低的"u"值，并且，由于镀膜的效果，"Low-E"玻璃反射的热量回到室内，使得窗玻璃附近的温度较高，人在窗玻璃附近也不会感到太大的不适。而应用"Low-E"窗玻璃的建筑其室内温度相对较高，因此在冬季可以保持相对高的室内温度，而不结霜，这样在室内的人也会倍感舒适。"Low-E"玻璃也能够阻挡大量的紫外线透射，防止室内的物品退色。
